株式会社神戸製鋼所様

成形解析から金型製作、プレストライまで、難易度の高い板金試作を支援

株式会社神戸製鋼所様とは、8年ほど前に金型および部品製作をご依頼いただいたことをきっかけに、お付き合いが始まりました。その後も、お客様が開発されている材料を用いた鋼板トライなど、継続的に試作開発をご支援してきました。

株式会社神戸製鋼所様　ホームページ
https://www.kobelco.co.jp/

ハイテン素材に関するページ
https://www.kobelco.co.jp/products/steel-aluminum/sheet/highten/

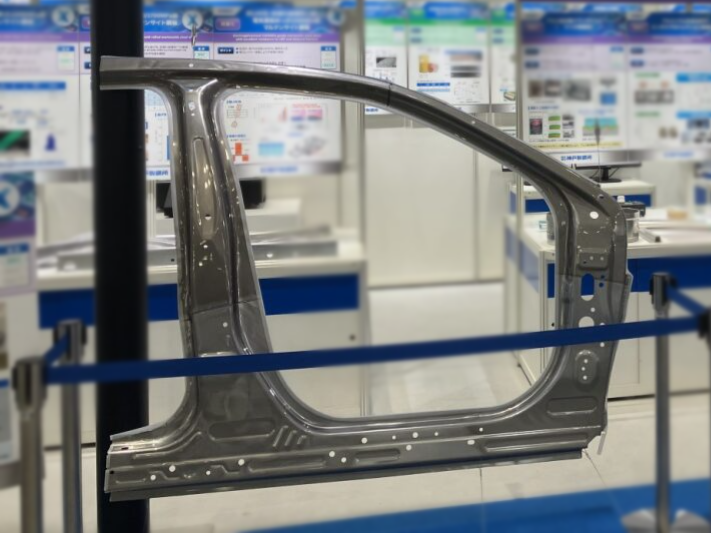

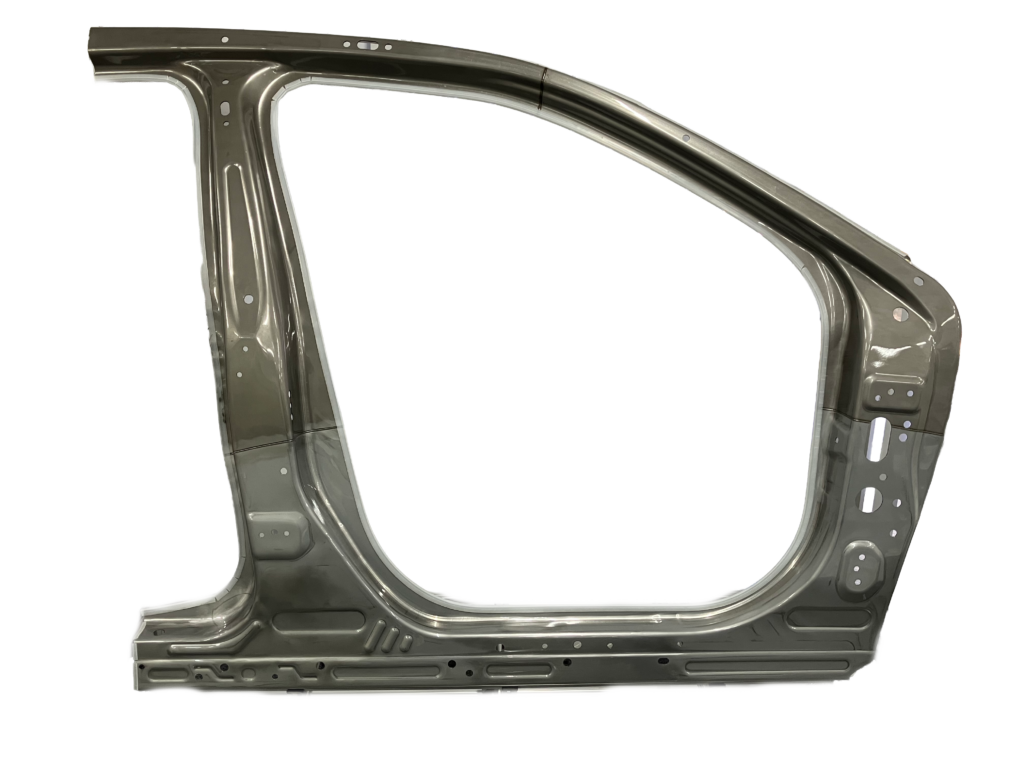

今回ご相談いただいたのは、超ハイテン材を使用した異材接合ブランクによるドアリングサンプルの製作です。
近年、自動車の軽量化や高剛性化への要求が高まる中で、超ハイテン材の採用は増えています。しかし、その一方で成形難易度は非常に高く、異なる材料を接合したブランクを一体で冷間成形するには、高度な解析技術と豊富な試作経験が求められます。

超ハイテン材・異材接合ブランクにおける板金成形の課題

今回のプロジェクトでは、単に図面どおりの部品を製作することではなく、「成形できる形状を実現すること」そのものが大きなテーマでした。
超ハイテン材は強度が高い反面、割れやしわ、スプリングバックなどが発生しやすく、さらに異材接合ブランクでは材料ごとの特性の違いも考慮しなければなりません。

そのため、お客様からは
• 成形性を考慮した形状提案
• 想定外の課題にも柔軟かつ迅速に対応できる体制
• 開発フェーズに伴走できる技術力
が求められていました。

両社の知見と技術を掛け合わせた試作開発

本プロジェクトでは、お客様が培ってきた材料に関する知見と、ARRKが持つ成形解析・金型・板金試作の技術を組み合わせながら、開発を進めました。

開発初期段階から両社で検討を重ね、ARRKでは成形性解析によって成形時のリスクを事前に検証。解析結果を共有しながら、お客様の知見も踏まえて形状や成形条件を検討し、金型設計・製作へと展開しました。さらに、テーラードウェルドブランク（TWB）の製作からプレストライ、仕上げのクリア塗装まで対応しています。

試作開発では、解析結果だけでは予測しきれない事象が生じることもあります。そうした場面でも、お客様とARRKがそれぞれの知見を持ち寄り、設計・解析・金型・プレス加工の各担当が連携しながら、一つひとつ課題を検証し、最適な方法を探りました。

お客様の材料技術とARRKのものづくりの技術を掛け合わせ、検証と改善を積み重ねたことが、今回の試作開発の成果につながっています。

超ハイテン材・一体化部品の板金試作ならARRK

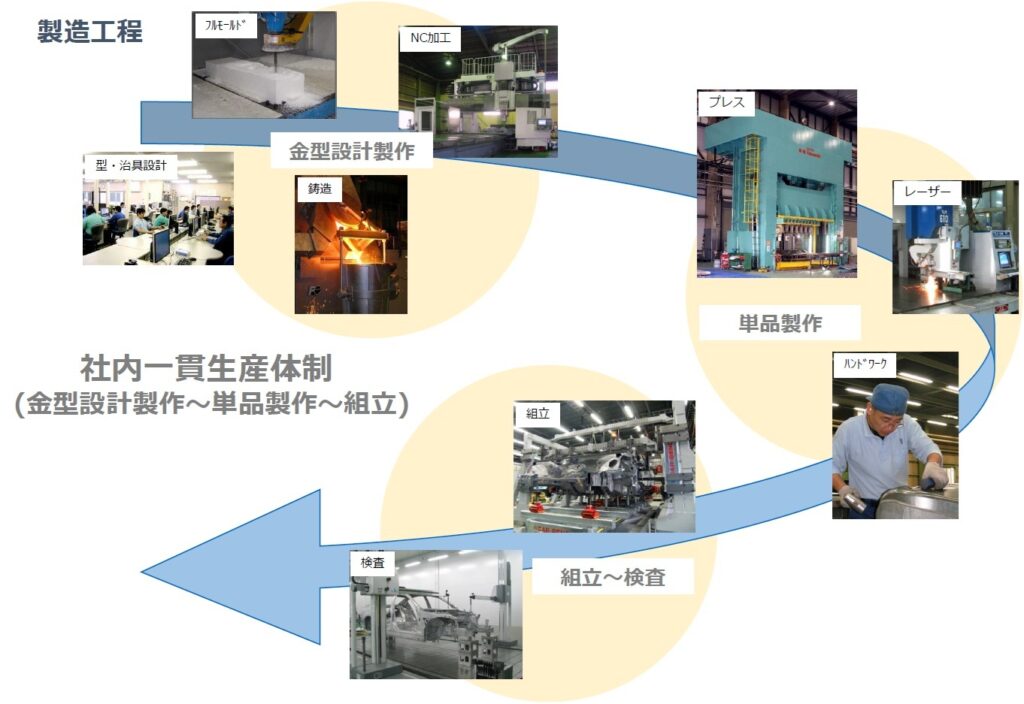

ARRKでは、板金試作だけでなく、開発初期から量産を見据えたものづくりを支援しています。

今回のような高難易度案件では、
• 成形性解析（CAE）
• 成形性を考慮した形状提案
• 金型設計・製作
• テーラードウェルドブランク（TWB）の製作
• プレス成形トライ
• 仕上げ・塗装
までをワンストップで対応できます。

超ハイテン材や異材接合材など、成形条件が厳しい試作においても、解析・設計・製造部門が連携し、お客様の開発課題に合わせた最適なソリューションをご提案します。
試作品の製作だけではなく、「どうすれば成形できるか」という検討段階から伴走できることが、ARRK板金試作の大きな強みです。今後も、高度化する自動車開発をはじめ、さまざまな製品開発において、お客様のものづくりを支えてまいります。
